Rx testovi za automobilske Ethernet sigurnosne zone arhitekture
Rx testovi za automobilske Ethernet sigurnosne zone arhitekture
Povezani dobavljač
Prijelaz na softverski definirano vozilo (SDV) zahtijeva skalabilne i sigurne mreže u vozilu. Keysight sada predstavlja automatizirane testove prijemnika za 10BASE-T1S i optički Ethernet (nGBASE-AU) za provjeru valjanosti novih topologija.
(Slika: Keysight)
Sa sve većim širenjem softverski definiranih vozila (SDV) i visoko automatiziranih funkcija vožnje, glad za podacima u vozilu eksponencijalno raste. Automobilski Ethernet se razvija odgovarajućim brzim tempom kako bi se mapirali veće propusnosti i nove arhitekture zona. Testiranje prijamnika (Rx testiranje) sve više zauzima središnje mjesto kako bi se osigurala funkcionalna sigurnost i integritet signala budućih mreža na vozilu (od 10BASE-T1S do 10GBASE-T1).
Kako bi podržao razvojne programere i dobavljače hardvera u ovim testovima usklađenosti, Keysight Technologies je proširio svoj portfelj s dva specifična testna rješenja za bakreni i optički automobilski Ethernet.
Testovi s više pada za 10BASE-T1S
Prvo testno rješenje usmjereno je na nove multi-drop Ethernet arhitekture (10BASE-T1S), koje se prvenstveno koriste u zonskim i rubnim kontrolerima. Razvijen u suradnji s BitifEye Digital Test Solutions, hardver i softver obavlja automatizirane testove usklađenosti prijamnika prema specifikaciji Open Alliance TC14 PMA Test Suite 5.2.1.
Fokus je ovdje na provjeri stope pogrešaka u bitovima (BER) na prijemniku u teškim uvjetima. Novi 10BASE-T1S konverter medija, ploča za zvonjenje i MDI adapteri omogućuju programerima da realno potvrde ponašanje PHY sloja s poremećenim kanalima i povezanim šumom. Integrirane funkcije za multi-drop testove također olakšavaju provjeru valjanosti složenih zonskih arhitektura.
Optička provjera valjanosti za nGBASE-AU
Za aplikacije koje zahtijevaju iznimno velike propusnosti, apsolutnu EMC otpornost i komunikaciju na većim udaljenostima, fokus se sve više prebacuje na optički prijenos podataka. Keysight u tu svrhu pokreće namjenski testni uređaj za nGBASE-AU optički sloj prijenosa bitova.

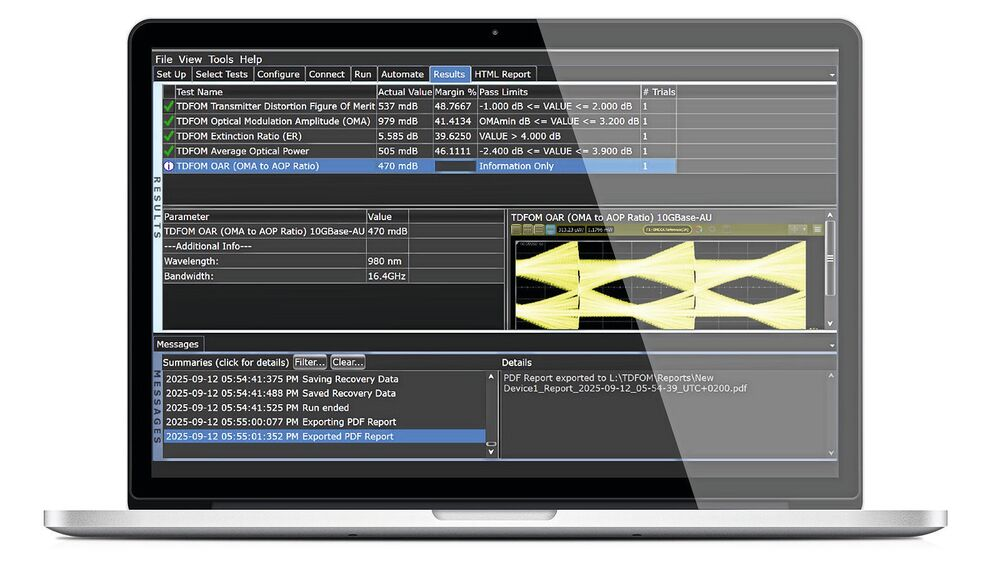

Sustav je u potpunosti usklađen sa standardom IEEE 802.3cz (Amandman 7, 2023) i specifikacijama testne kuće Open Alliance TC7. Za detaljnu procjenu kvalitete signala, rješenje uključuje sveobuhvatan paket mjerenja TDFOM (Transmitter and Dispersion Penalty for Optical Modules), uključujući mjerenja za OMA, ER, AOP i OAR. Sa strane hardvera, ispitni uređaj koristi Keysight DCA-M seriju osciloskopa (N1092A/N1092C) u kombinaciji s N1077B obnavljanjem takta. Njime se upravlja preko FlexDCA sučelja, koje omogućuje sekvence usklađene sa standardima i besplatne testne konfiguracije orijentirane na programere.
Pouzdanost kao temelj
Thomas Götzl, potpredsjednik i generalni direktor Keysight Automotive & Energy Solutions, također naglašava da će testiranje na fizičkom sloju postati još kritičnije u budućnosti: “Kako arhitekture vozila postaju sve više pokretne softverom i intenzivne s podacima, potreba za sigurnom Ethernet komunikacijom velike brzine važnija je nego ikad. Uvođenje 10BASE-T1S testnog portfelja prijemnika i nGBASE-AU optičkog rješenja oprema automobilsku industriju potrebnim alatima za poticanje inovacija i osiguranje robusnih performansi usklađenih sa standardima.” (heh)
